Наконечники, гильзы, строительно-монтажные клеммы СМК, СИЗ

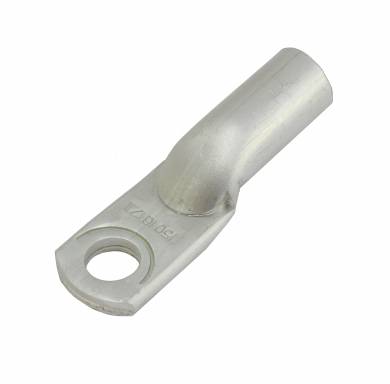

Наконечники кабельные, закрепляемые опрессовкой предназначены для оконцевания проводов и кабелей. Соответственно медные наконечники применяются для проводов и кабелей с медными жилами сечением от 2,5 до 240 мм2 на напряжение до 35 кВ, а алюминиевые для проводов и кабелей, но с алюминиевыми жилами и сечением от 16 до 300 мм2 на напряжение до 35 кВ.
Наконечники изготавливаются из цельнотянутой медной или алюминиевой трубы в зависимости от типа наконечника.
Климатическое исполнение наконечников, как правило, УХЛЗ.

Наконечники вилочные изолированные серии НВИ предназначены для оконцевания многопроволочных (гибких) медных проводов и используются при монтаже электрических узлов, где предусмотрено соответствующее контактное соединение на основе винтовой фиксации. При необходимости оперативных перекроссировок предпочтительно использование вилочных наконечников, поскольку в этом случае не требуется полный демонтаж крепежного соединения, достаточно лишь ослабить винтовую фиксацию.

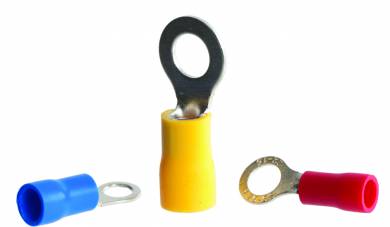

Наконечники кольцевые изолированные серии НКИ предназначены для оконцевания многопроволочных (гибких) медных проводов и используются при монтаже электрических узлов, где предусмотрено соответствующее контактное соединение на основе винтовой фиксации. Кольцевые наконечники используются для стационарных подключений к электрооборудованию.

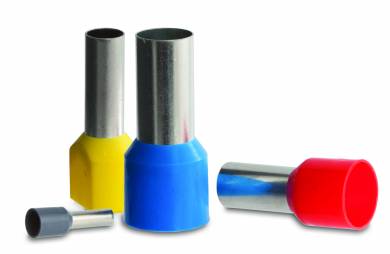

Одинарные и двойные втулочные наконечники (НШвИ и НШвИ2) являются единственными специально разработанными наконечниками под опрессовку, которые полностью заменяют обязательный процесс облуживания многопроволочных медных проводов (типа ПВ-3, ПВС и т. п.) при монтаже различного электрооборудования.
Втулочные наконечники состоят из медной луженой трубки, один конец которой развальцован для облегчения ввода многожильного провода и изолирующей манжеты из полипропилена.

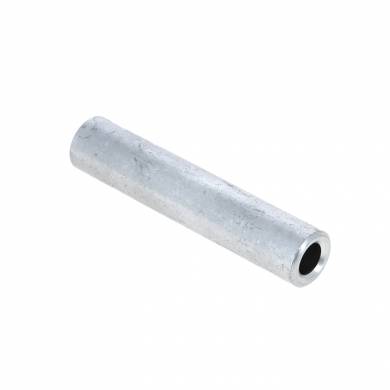

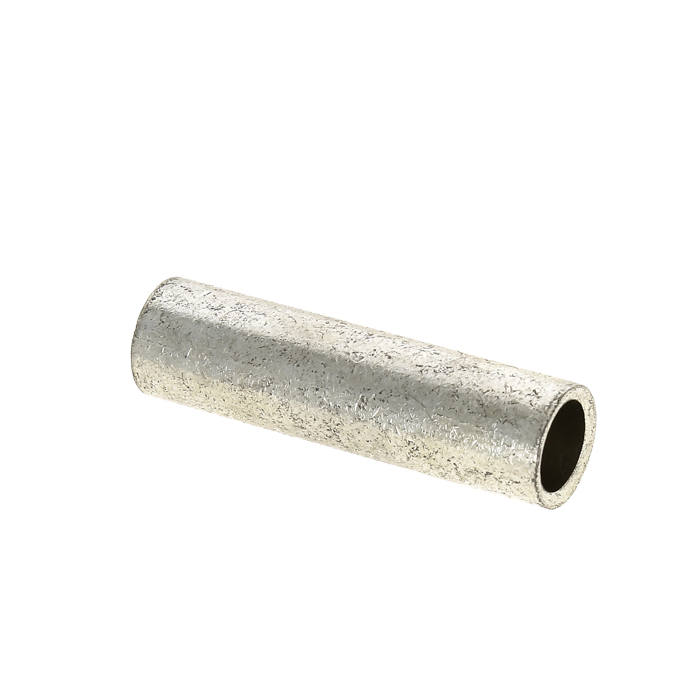

Медная или алюминиевая гильза - это обычная алюминиевая (медная) гильза, ничем не покрыта и не обработана. Гильзы имеют сквозную конструкцию и изготавливаются из цельнотянутой алюминиевой (медной) трубы.

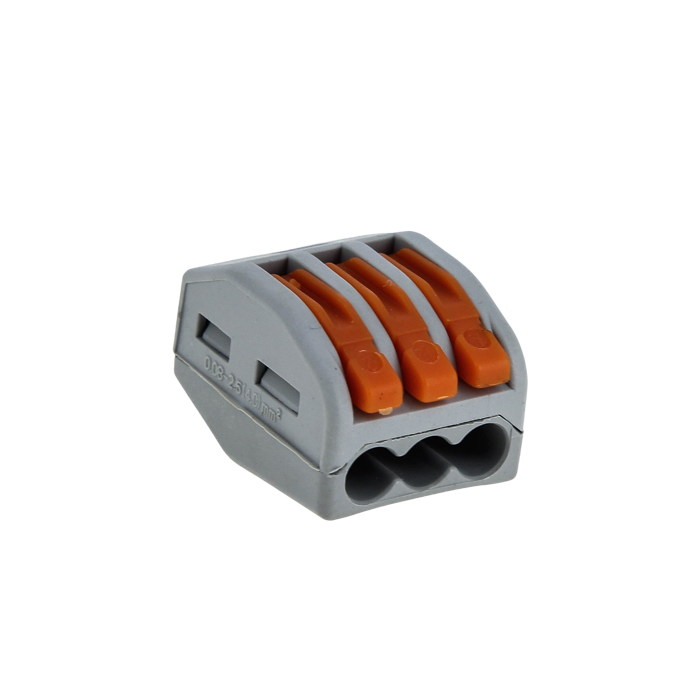

Клеммы СМК предназначены для присоединения и ответвления одножильных проводников из меди и алюминия или многожильного медного провода с наконечником в электрических цепях переменного тока с частотой 50 Гц напряжением до 400 В. Клеммы строительно-монтажные СМК применяются в распределительных коробках.
Удобство данных клемм заключается в безвинтовом креплении проводников (используется подпружиненная стальная пластина с антикоррозионным покрытием).
Качество подключения не зависит от квалификации электромонтажника. Каждый проводник имеет отдельное клеммное место. Контактная паста автоматически снимает окисную пленку с алюминиевых проводов и предохраняет их от повторного окисления.

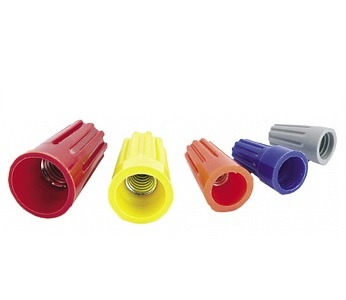

Соединительные изолирующие зажимы СИЗ предназначены для соединения в единый пучок проводов и кабелей, изоляции медных и алюминиевых проводов. Зажим накручивают на оголенные части проводов в несколько оборотов до полной фиксации пучка проводов, при этом внешний корпус выполняет функцию изоляции.
Корпус изолирующего зажима выполнен из прессованного огнеупорного ПВХ;
- внутри пластикового корпуса вмонтирована анодированная пружина конической конфигурации.
Зажимы СИЗ используются при электромонтажных работах, как в бытовых, так и в промышленных помещениях. Удобство данной продукции заключается в быстроте монтажа, надежности соединения и изоляции проводов, а также в возможности многократного использования узла без нарушения целостности проводов.
Дополнительное удобство СИЗ-Л заключается в наличии специальных лепестков.
